馬達保護器能裝在變頻器前面嗎？
時間：2022-05-17 16:20
發布人：admin
變頻器輸入側的單相、三相交流電源最好不要用電磁開關或者交流接觸器這些電氣元器件。因為變頻器在帶負載運行時，或者供電線路不穩定，電磁開關及交流接觸器會動作產生的浪涌電流會引起變頻器的過電流保護回路動作。
正因如此，馬達保護器可以作為不經常動作的斷路器完全可以接至變頻器的輸入回路使用。
但在選擇這種結構的保護器時注意，雖然變頻器具有過電壓、過電流及短路保護等，作為變頻器輸入時一定要根據變頻器的額定輸出功率來選擇馬達保護器。最好將保護器的額定電流調節為最大值。當選用適配電機時，變頻器能對電機實施熱保護。若電機與變頻器額定容量不匹配，則務必調整變頻器內部的保護值或者采取其他保護措施，以保證電機的安全運行。簡單理解為保護器接在變頻器的輸入側，就是一個斷路器使用。

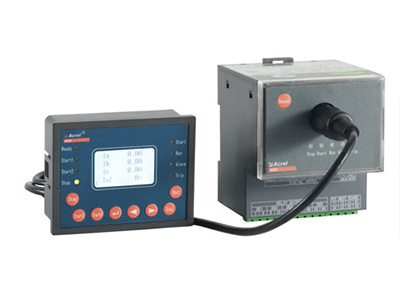

就拿安科瑞的馬達保護器來說，它適應交流電動機啟動器，適用于交流電壓至690 V，電流至80A的電路中，作為三相鼠籠型異步電動機的過載、斷相、短路保護及不頻繁的起動控制之用，可用作配電線路保護和不頻繁的負載轉換，還可做隔離器使用。
另外接線時一定要注意，變頻器的輸入端一般標注有R、S、T，而變頻器的輸出端則標注有U、V、W字樣。嚴禁將輸入側與輸出側接反。
再者變頻器本身機內存在漏電流，為了保證安全，變頻器和電機必須安全接地，接地線（PE）一般線徑為3.5mm2以上銅芯導線，接地電阻小于10Ω。
馬達保護器安裝注意事項：
1．引線折彎使用時，應從距離根部6毫米以上的部件折彎；折彎時，不得損傷根部和引線，不得強行牽拉、按壓、扭擰引線。
2．熱熔斷體采用螺釘、鉚接或接線柱固定方式時，應能防止機械蠕變而千萬接觸不良現象的發生。
3．連接部件應能夠在電器產品工作范圍內可靠地工作，不會因振動、沖擊而發生位移。
4．引線焊接作業時，應將加熱濕度限制在最小，注意不得在熱熔斷體上外加高溫；不得強行牽拉、按壓、扭擰熱熔斷體和引線；焊接完畢后，應立即冷卻30秒以上。
5．熱熔斷體只能在規定的額定電壓、電流和指定溫度的條件下使用，尤其要注意熱熔斷體可最大連續承受的溫度。備注：標稱電流、引線的長度和溫度可依客戶的要求進行設計。
