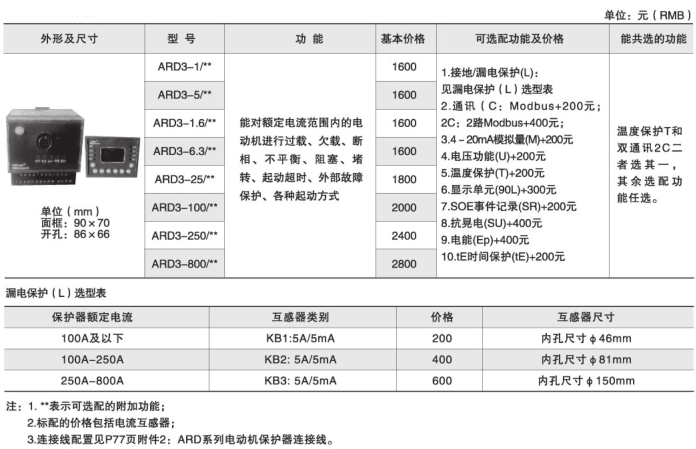

| 技術參數 | 技術指標 | |||
| ARD2(L) | ARD2F | ARD3 | ||
| 輔助電源 | 電壓 | AC85V~265V/DC100V~350V | ||
| 功耗 | ≤7VA | ≤15VA | ||
| 額定工作電壓 | AC380V/AC660V，50Hz/60Hz | |||
| 額定工作電流 | 1A（0.1～9999） | |||
| 5A（0.1～9999） | ||||
| 1.6A（0.4A～1.6A） | ||||
| 6.3A（1.6A～6.3A） | ||||
| 25A（6.3A～25A） | ||||
| 100A（25A～100A） | ||||
| 250A（63A～250A） | ||||
| 800A（250A～800A） | ||||
| 繼電器輸出觸點容量 | AC250V/ 3A；DC30V/ 3A | AC250V/ 6A | ||
| 開關量輸入 | 2路 | 9路 | ||
| 環境 | 工作溫度：-10ºC～55ºC | |||
| 貯存溫度：-20ºC～65ºC | ||||
| 相對濕度：5﹪～95﹪不結露 | ||||
| 海拔高度：≤ 2000m | ||||
| 污染等級 | 2 | |||
| 防護等級 | IP20 | 主體IP20,顯示單元IP45 | ||
| 安裝類別 | III級 | |||

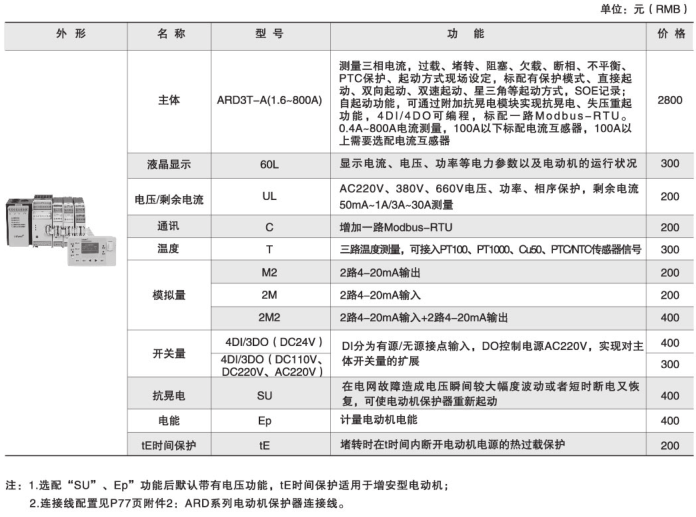

| 技術參數 | 技術指標 | ||
| ARD3T輔助電源 | AC/DC 110 / 220V或AC 380V，功耗≤15VA | ||
| 電機額定工作電壓 | AC 380V / 660V，50Hz / 60Hz | ||
| 電動機額定工作電流 | 1.6（0.40A-2.00A） | 使用測量模塊測量 | |
| 6.3（1.6A-6.3A） | |||
| 25（6.3A-25A） | |||
| 100（25A-100A） | |||
| 250（63A-250A） | 采用外置電流互感器 + 測量模塊 | ||
| 800（250A-800A） | |||
| 漏電 | 50mA-1A | 采用測量模塊 + 漏電流互感器 | |
| 3A-30A | |||
| 繼電器輸出觸點容量 | 阻性負載 | AC250V、6A；DC24V、6A | |
| 感性負載 | AC250V、2A；DC24V、2A | ||
| 主體開關量輸入、輸出 | 4DI、4DO，DI可以為干節點或濕節點 | ||
| 開關量模塊 | 4DI、3DO，DI可以為干節點或濕節點 | ||
| 溫度模塊 | 外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC 傳感器路數：3路 傳感器對應測量范圍： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ | ||
| 模擬量模塊 | 可實現：2路4～20mA輸入測量，2路4～20mA變送輸出 4～20mA輸入測量精度±0.5% 4～20mA輸出最大帶載能力為≤500Ω | ||
| 主體通訊 | RS485：Modbus-RTU | ||
| 通訊模塊 | RS485：雙Modbus-RTU、Profibus | ||
| 環境 | 工作溫度 | -10ºC～55ºC | |
| 貯存溫度 | -25ºC～65ºC | ||
| 相對濕度 | ≤95﹪不結露，無腐蝕性氣體 | ||
| 海拔 | ≤2000m | ||
| 污染等級 | 3級 | ||
| 防護等級 | 主體IP20，分體顯示模塊IP45（安裝在柜體上） | ||
| 安裝類別 | III級 | ||
