主體技術參數

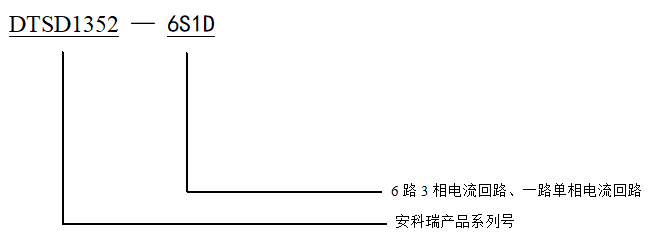

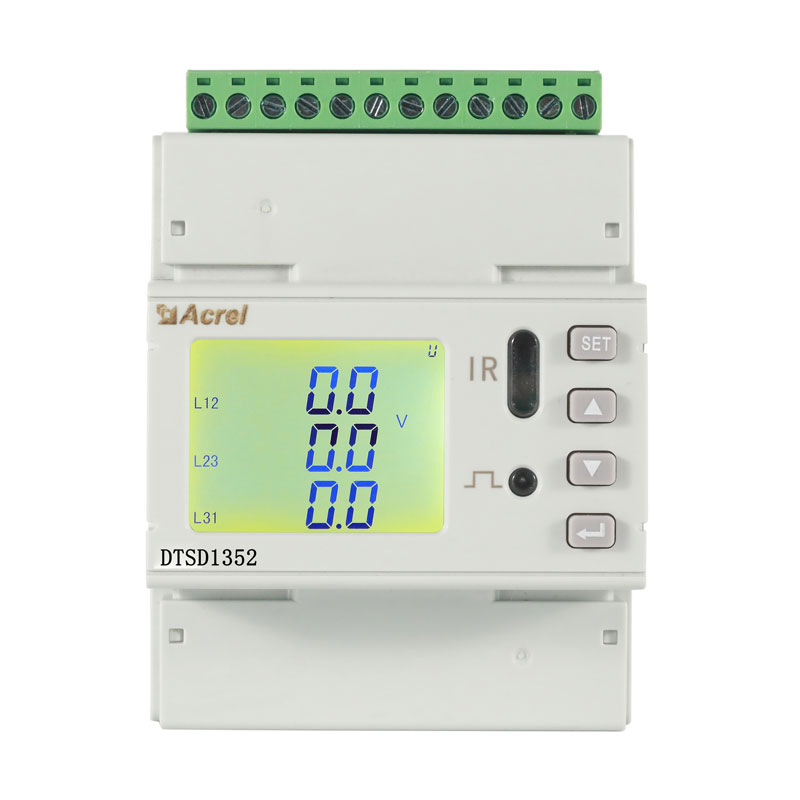

表2 DTSD1352 - 6S1D 系列主體技術參數
|
輔助電源 |
AC/DC 85～265V；功耗≤10VA； |
||
|
輸入信號 |
頻率 |
45～65Hz； |
|
|
電壓 |
額定值：AC 3×220V/380V； |
||
|
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒； |
|||
|
功耗：≤ 0.5VA （每路）； |
|||
|
電流 |
額定值：AC 250A 、 100A ；（外置閉口互感器） |
||
|
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒; |
|||
|
功耗：≤ 0.5VA（每路）； |
|||
|
測量精度 |
頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級； 2～31次諧波精度：±1%； |
||
|
功能 |
脈沖輸出 |
輸出方式：集電極開路的光耦脈沖； |
|
|
通訊 |
RS485接口、Modbus-RTU協議；波特率1200～38400； |
||
|
開關量
|
輸入 |
干接點輸入，內置電源； |
|
|
輸出 |
輸出方式：繼電器常開觸點輸出； 觸點容量：AC 250V/3A DC 30V/3A； |
||
3.3其他技術參數
表3其他技術參數
|
|
工頻耐壓 |
>AC 2kV/1min； |
|
絕緣電阻 |
輸入、輸出端對機殼>100MΩ； |
|
|
環境 |
工作溫度：-20℃～+60℃； 儲存溫度：-40℃～+70℃； 相對濕度：≤95% 不結露； 海拔高度：≤2500m； |
|
|
電磁兼容 |
優于3級； |
|

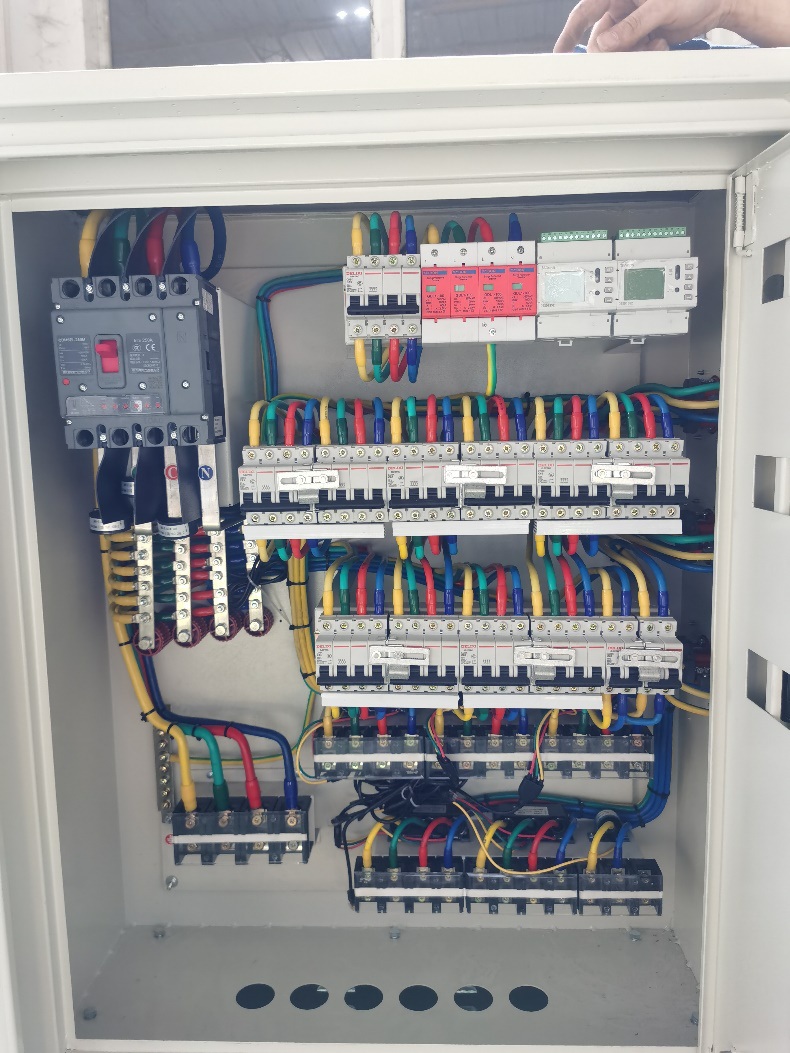

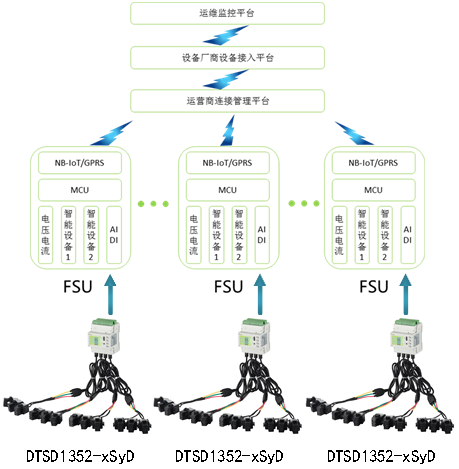

配置方案
|
配置方案 |
數量 |
實現功能 |
備注 |
||
|
儀表 |

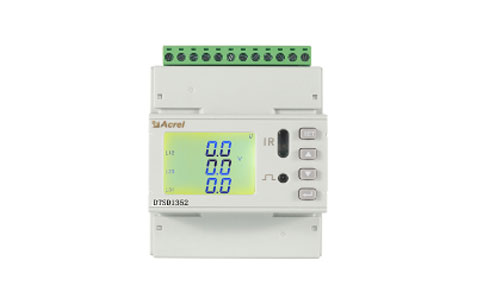

DTSD1352-xSyD |
1 |
檢測x個三相回路和y個單相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、RS485通訊、LCD顯示等。 |
DTSD1352-xSyD（x、y為回路數） 通訊協議符合YD/T1363相關要求 |
|
|

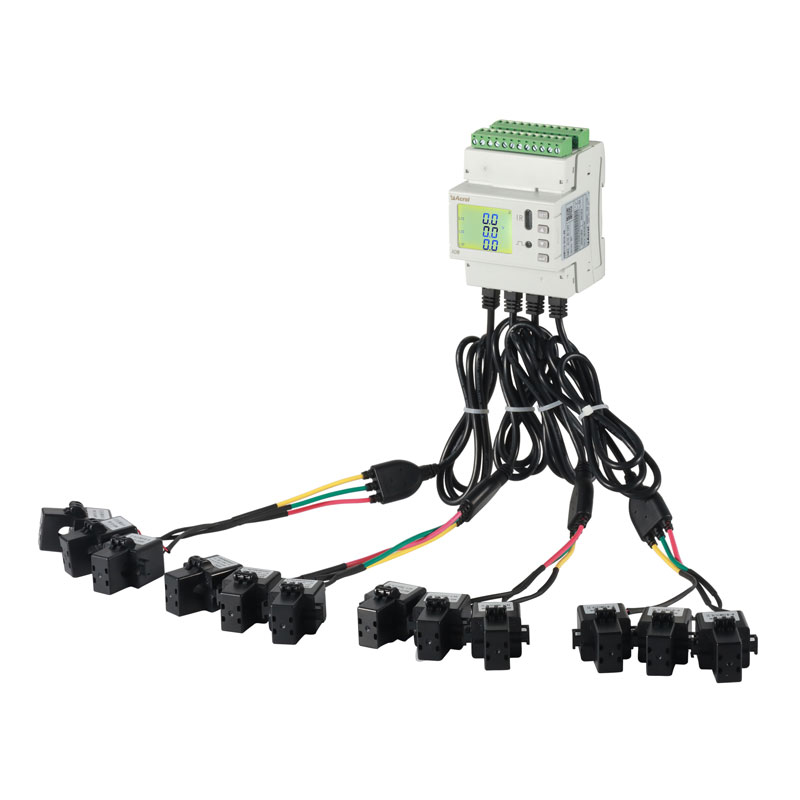

互感器 |
三相 互感器 |
AKH-0.66/Z-15Y |
x |
三個互感器為一整體，測量三相回路電流 |
三相回路采用三相互感器時 |
|
單相 互感器 |
AKH-0.66/W-20Y |
y |
單個互感器，測量單相回路電流 |
單相回路采用單相互感器時 |
|
|
單相 互感器 |
AKH-0.66/W-20Y |
3x+y |
單個互感器，測量單相回路電流 |
所有回路均采用單相互感器時 |
|
